Sensore di pressione a liquido al silicio 10VDC, cella, mini filettatura, sensore di pressione per livello serbatoio acqua
Product Details
| Modello n.: | HT30V | Tipo di filo: | Personalizzato |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Personalizzato: | Personalizzato | Energia: | 5VDC 10VDC |
| Specifica: | filo G1/4 G1/8 1/4NPT e così via | Tipo di segnale di uscita: | Tipo analogo |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Disponibile |
| Evidenziare |
Sensore di pressione del silicio liquido 10VDC,Sensore di pressione del silicio liquido,Sensore di pressione del livello del serbatoio dell'acqua 10VDC |
||
Product Description

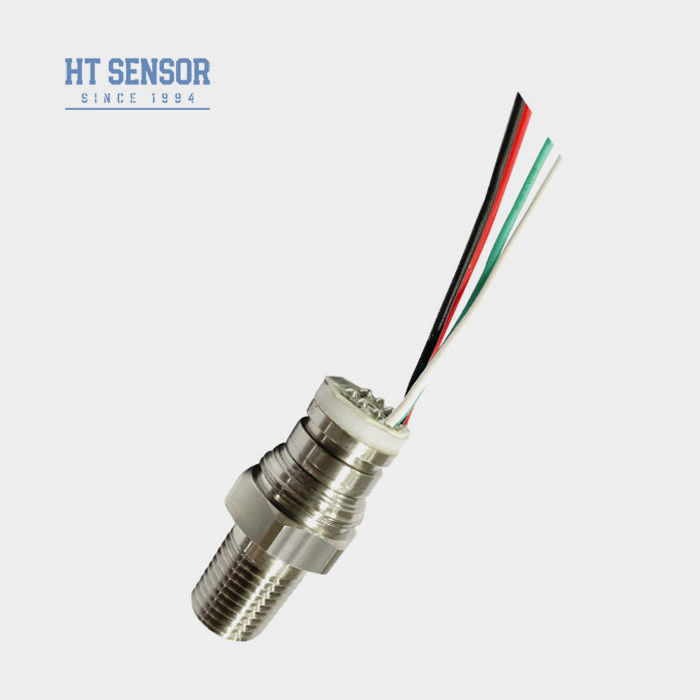

HT30V 10VDC Mini Thread Liquid Silicon Pressure Sensor Transducer
HT30V PiezoresistivoSilicioSensore di pressione
Introduzione del sensore di pressione in filtro di silicio:
HT30V utilizza un elemento di silicio diffuso altamente stabile, rendendolo un sensore di pressione piezorisistivo in silicio affidabile.il sensore misura con precisione la pressione dei liquidi e dei gasLa sua ampia applicazione nei compressori d'aria e nei sistemi di refrigerazione la rendono una risorsa preziosa in vari settori.
Caratteristiche del prodottodi sensore di pressione in silicio a filo:
- Utilizza circuiti a pellicola spessa per la compensazione della temperatura e lo spostamento zerocorrezione.
- Alta affidabilità ed eccellente stabilità.
- Fornitore di alimentazione a tensione costante, uscita standard
- Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
- Utilizzato nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione.
- Comunemente utilizzati nei sistemi di refrigerazione e nei compressori d'aria a pressione misurazione.
- Fonte di alimentazione: ≤10VDC
- Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
- Impedenza di ingresso:4KΩ~20KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro
| Parametri delle prestazionidi sensore di pressione in silicio a filo: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |||||
| Tipologia | Max. | Unità | ||||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||||
| Medio di riempimento | Olio di silicio | |||||
| Peso | ~ 63 g | |||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: 10V @ 25oC | ||||||
| Progetto di costruzione | |

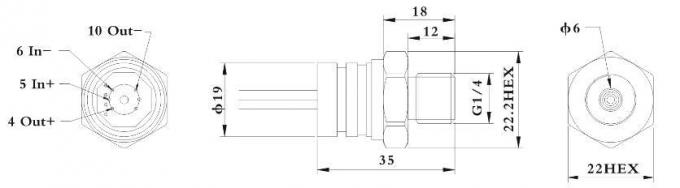

| Dimensione | |
| Altre note: La dimensione del filo del sensore di pressione può essere personalizzata | |
| Connessione elettrica e compensazione |
|
|
| Esempi di selezione |
| Suggerimenti per ordinare |
1. Per i sensori a filo, assicurarsi di confermare l'interfaccia di filo richiesta, l'interfaccia superiore, l'interfaccia inferiore o le esigenze di saldatura per fornire il diagramma di dimensioni del contorno.
2Se il supporto sottoposto a prova è incompatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
3. Evitare l'uso di mani o di oggetti taglienti sul diaframma del sensore, al fine di evitare la deformazione del diaframma o perforate e danni al nucleo.
4Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
5. Se un pin cambia, fare riferimento all'etichetta sul filo di base effettivo.
