Casa > Prodotti> Sensore di pressione del silicio> HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione

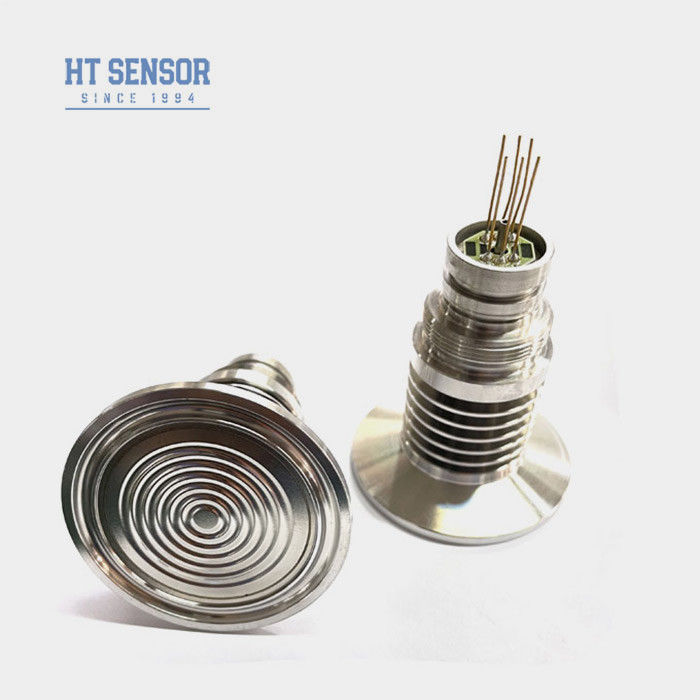

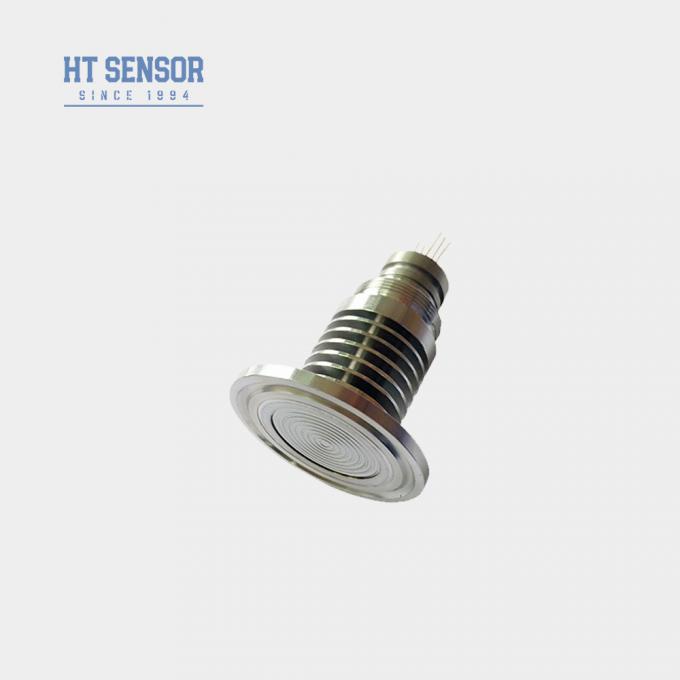

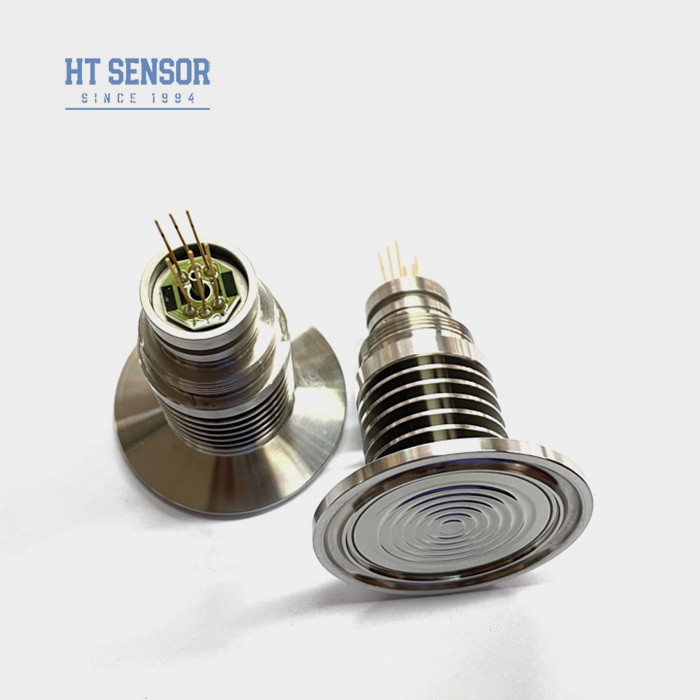

HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione

HT-IQT Silicon Pressure Transducer Flange Easy Clean High Pressure Temperature Sensor
HT-IQT Silicon Pressure Transducer Flange Easy Clean High Pressure Temperature Sensor
HT-IQT Silicon Pressure Transducer Flange Easy Clean High Pressure Temperature Sensor HT-IQT Silicon Pressure Transducer Flange Easy Clean High Pressure Temperature Sensor
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT-IQT
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT-IQT Distanza: 0-35kpa~3.5Mpa
Cablaggio del tipo: Pini Kovar a quattro fili o placcati d'oro Medium di misura: gas e liquido
Fornitura: 1.5mA Diametro: 50.4 mm
Temperatura: -40~125 Prodotto: segnale di sistemi MV
Marchio: HENGTONG Codice S.A.: 9026209090
Tipo di segnale di uscita: Tipo analogico Processo di produzione: Integrazione
Materiale: Acciaio inossidabile Personalizzazione: Disponibile Richiesta personalizzata
Evidenziare:

Trasduttore di pressione al silicio HT-IQT

,

Flanchetta del trasduttore di pressione al silicio

,

Facile da pulire Sensore di temperatura ad alta pressione 3

Descrizione di prodotto

HT-IQT Flange ad alta temperatura Facile da pulire Il sensore di pressione in silicio per trasduttore

Sensore di pressione pieoresistivo al silicio HT-IQT

Introduzione del sensore di pressione in silicio:


HT-IQT è un sensore di pressione a diaframma a scarico con un chip di silicio di diffusione ad alta temperatura altamente stabile.La pressione viene trasferita al chip sensibile attraverso il diaframma in acciaio inossidabile e l'olio di silicone di tenuta, e il ponte di resistenza del chip cambia, con conseguente variazione della tensione, e la tensione cambia al livello di millivolt.facile da pulire non produrrà cristallizzazione nella fine del filo, facile da pulire, semplice da installare, di alta affidabilità.

HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 0
HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 1
HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 2


Caratteristiche del prodottodi sensore di pressione in silicio:
  1. Tecnologia avanzata e imballaggi in acciaio inossidabile 316L
  2. Compensazione della temperatura e correzione del punto zero attraverso pellicola spessa
  3. circuitoEccezionale affidabilità, ripetibilità e stabilità
Applicazionidi sensore di pressione in silicio:
  1. Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
  2. Industria alimentare e bevande
  3. Industria farmaceutica
Performance elettricadi sensore di pressione in silicio:
  1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  2. Impedenza di ingresso: 2,5KΩ~6KΩ
  3. Impedenza di uscita: 2,5KΩ~6KΩ
  4. Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri delle prestazionidi sensore di pressione in silicio:
Intervallo di misura Diametro (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500 KPaS
Tipologia Max. Unità
Nonlinearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
0 uscita di compensazione 0 ± 1 0 ± 2 mV
Produzione su larga scala ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 220 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C
Progetto di costruzione

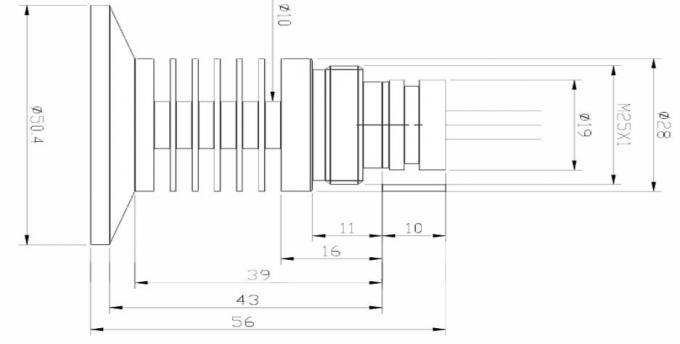

Dimensione
HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 3



Connessione elettrica e compensazione
HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 4
Esempi di selezione
HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 5
Suggerimenti per ordinare
1. nell'assemblaggio, prestare attenzione al coordinamento delle dimensioni del nucleo e del rivestimento del trasmettitore per ottenere la tenuta richiesta
2Durante il processo di montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il mezzo sottoposto a prova è incompatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare deformazioni o forature del diaframma e danni al nucleo.
5Tenere aperta l'entrata di pressione del nucleo di misura all'atmosfera per evitare che l'acqua, il vapore acqueo o mezzi corrosivi entrino nella camera di pressione negativa del nucleo di misura.
6. Se un pin cambia, fare riferimento all'etichetta sul filo di base effettivo.
Società
HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 6HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 7HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 8HT-IQT Trasduttore di pressione al silicio Flange facile da pulire Sensore di temperatura ad alta pressione 9
FQA
1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
