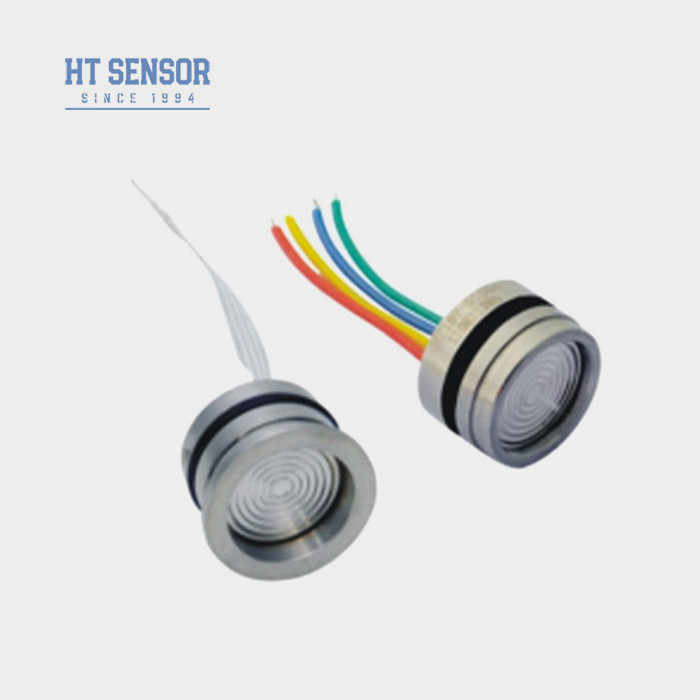

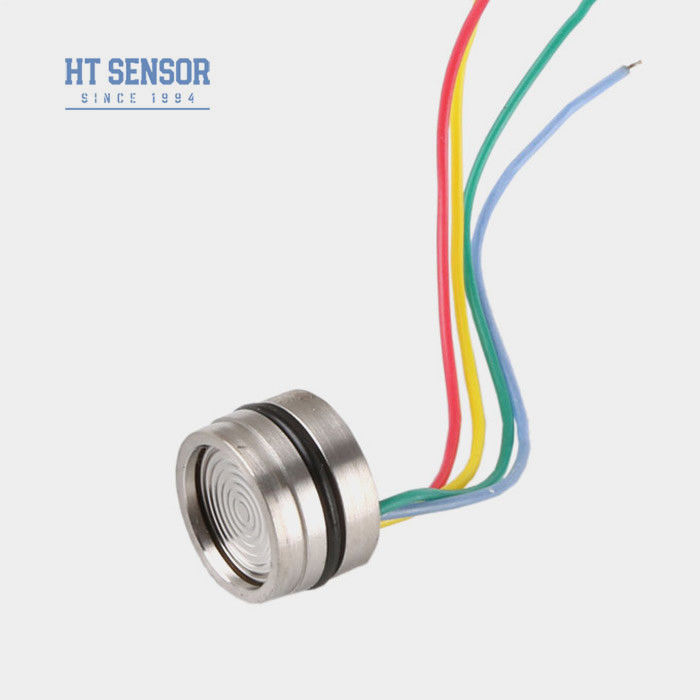

HT19V Sensore di pressione piiezoresistivo in silicio 5V 10VDC Sensore di pressione dell'aria liquida in silicio
Product Details
| Modello n.: | HT19V | Tipo di filo: | NO |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Misurazione mezzo: | Gas e liquidi |
| Allineare: | 0-10kpa~100mpa | Produzione: | mV |
| Tipo di pressione: | G/A/S | Fornitura: | 1.5 mA |
| Codice Hs: | 9026209090 | Capacità di alimentazione: | 20000pcs/mese |
| Tipo: | Sensore di pressione pieoresistivo | Materiale: | Acciaio inossidabile |
| Personalizzazione: | Disponibile | Richiesta personalizzata | ||
| Evidenziare |
HT19V Sensore di pressione piiezoresistivo al silicio,Sensore di pressione piezoresistivo al silicio 10VDC,Sensore di pressione dell'aria in silicio liquido a 10 VDC |
||
Product Description
HT19V 19mm 10VDC Sensore di pressione del silicio piezoelettrico per aria e liquidi
HT19V Sensore di pressione piiezoresistivo al silicio
Introduzione del sensore di pressione in silicio:
HT19V utilizza un elemento di silicio diffuso altamente stabile, che lo rende un sensore di pressione piezorisistivo in silicio affidabile.il sensore misura con precisione la pressione dei liquidi e dei gasLa sua ampia applicazione nei compressori d'aria e nei sistemi di refrigerazione la rendono una risorsa preziosa in vari settori.
Caratteristiche del prodottodi sensore di pressione in silicio:
1.Utilizza circuiti a pellicola spessa per la compensazione della temperatura e lo spostamento zerocorrezione
2.Alta affidabilità ed eccellente stabilità
3.Fornitore di alimentazione a tensione costante, uscita standard
Applicazionidi sensore di pressione in silicio:
1.Adatta per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
2.Utilizzato nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione.
3.Comunemente utilizzato nei sistemi di refrigerazione e compressori d'aria per la pressione misurazione.
Performance elettricadi sensore di pressione in silicio:
1.Alimentazione: ≤10VDC
2.Tensione di uscita in modalità comune: 50% dell'input (tipico)
3.Impedenza di ingresso: 4KΩ~20KΩ
4Impedanza di uscita:2.5KΩ~6KΩ
5.Connezione elettrica: 100 mm di filo ad alta temperatura, cavo a nastro
| Parametri delle prestazionidi sensore di pressione in silicio- Sì, signore. | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | |||||
| Tipologia | Max. | Unità | ||||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||||
| Medio di riempimento | Olio di silicio | |||||
| Peso | ~ 28 g | |||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: 10V @ 25oC | ||||||

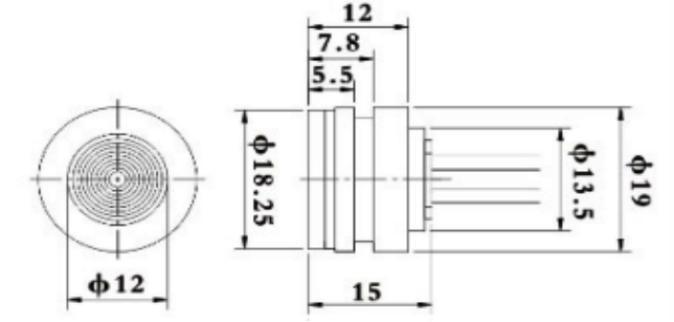

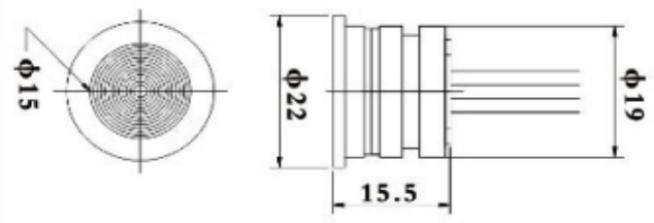

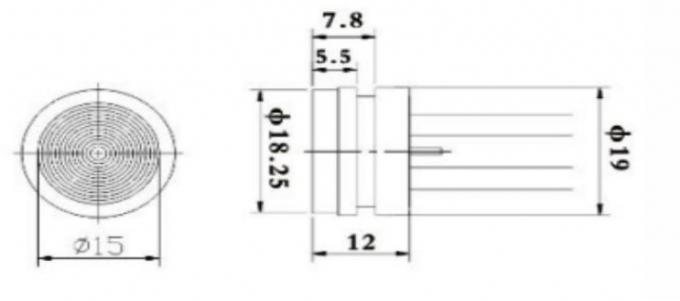

| Progetto di costruzionedi sensore di pressione in silicio | |
| < 3,5 MPaS |  |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |

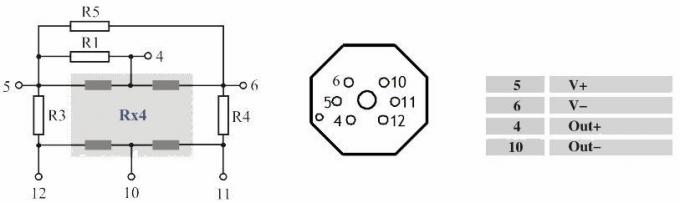

| Connessione elettrica e compensazionedi sensore di pressione in silicio |
|
|

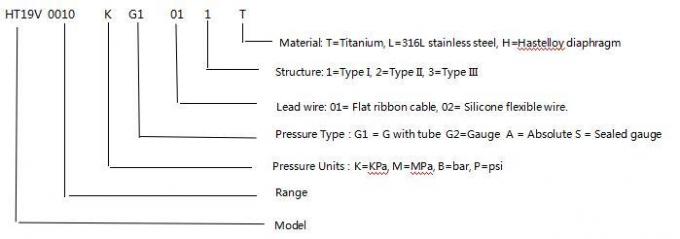

| Esempi di selezione |
| Suggerimenti per ordinare |
2Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere la porta di pressione del nucleo del manometro di pressione aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
| Domande e risposte |
.
.
