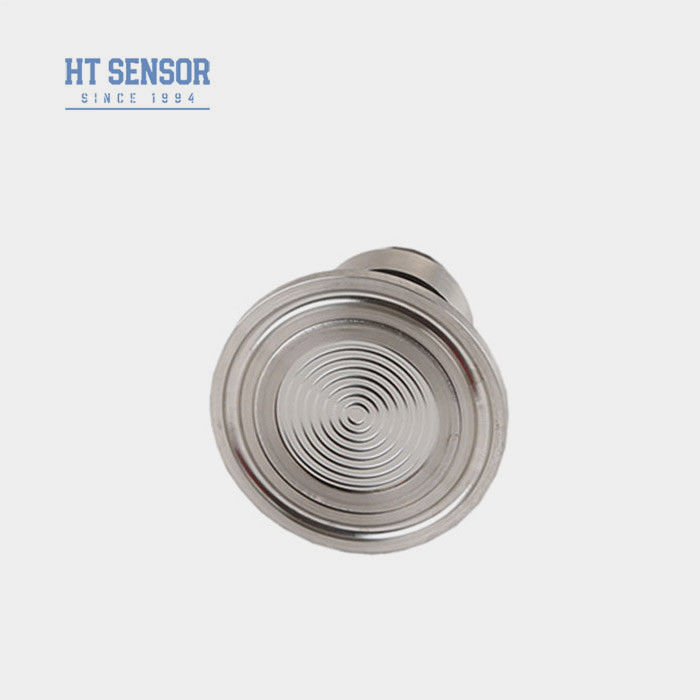

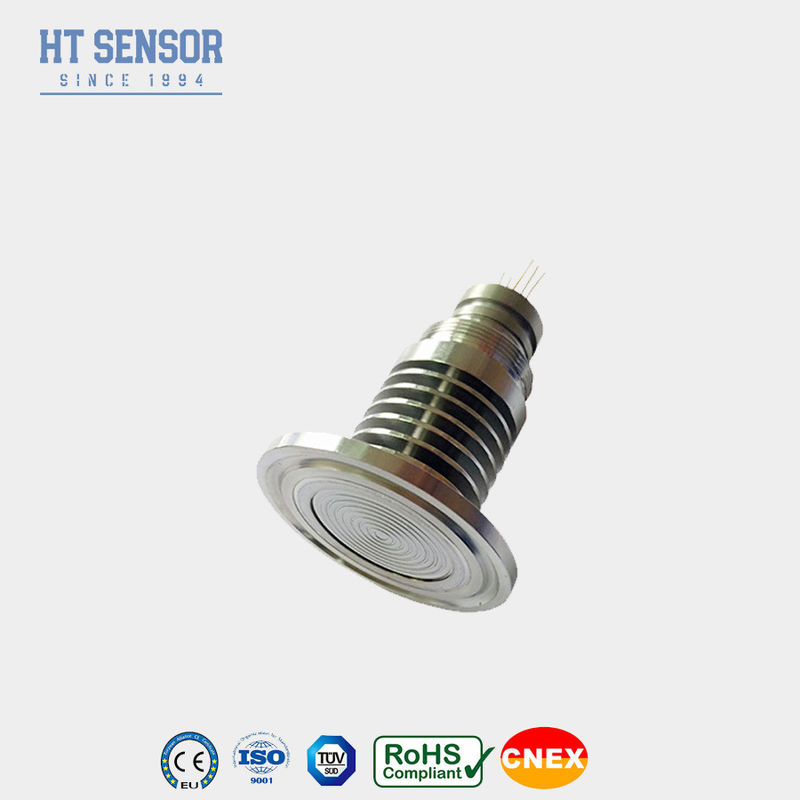

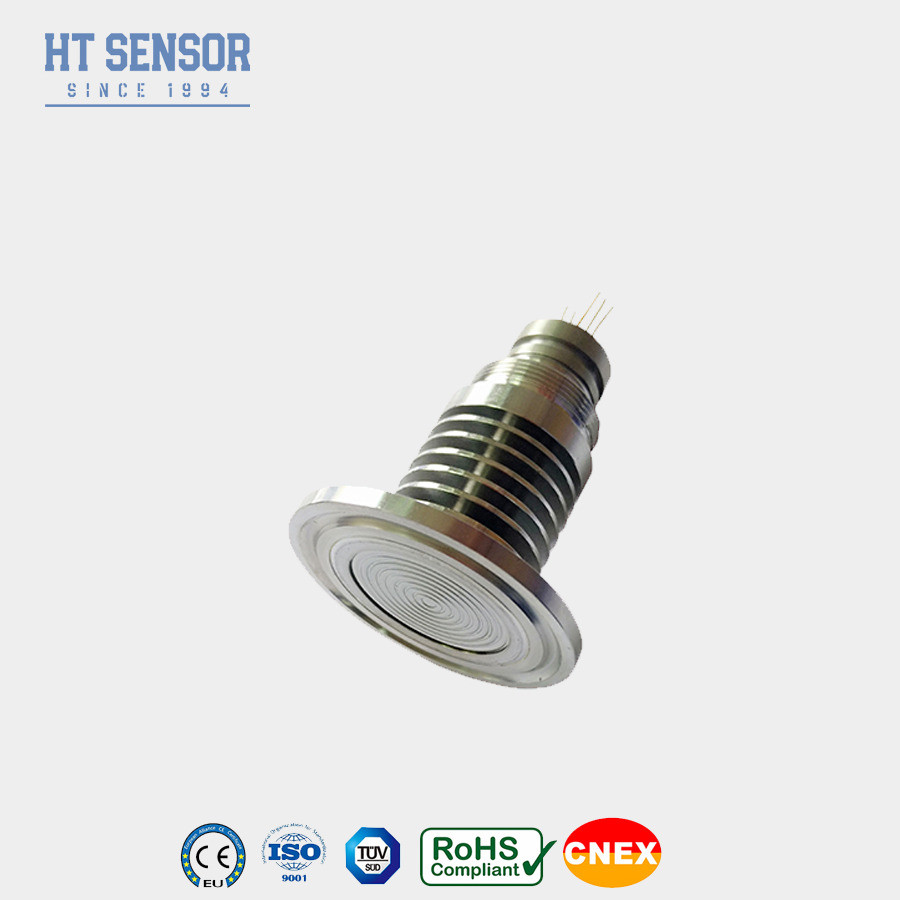

HT-IQ Sensore di pressione al silicio piezoresistivo 50,4 mm Sensore di pressione tipo diaframma grande

HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor
HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor
HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT-IQ
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT-IQ Tipo di filo: 50.4 mm di pinza
Cablaggio del tipo: Pini Kovar a quattro fili o placcati d'oro Medium di misura: gas e liquido
Distanza: 0-35kpa~3.5Mpa Potenza: 1.5mA
Pacchetto di trasporto: Cartucce Origine: Cina
Codice S.A.: 9026209090 Tipo: Sensore di pressione al silicio piezoresistivo
Per: Trasmettitore di pressione di silicio diffuso Tipo di segnale di uscita: Tipo analogico
Materiale: Acciaio inossidabile Personalizzazione: Disponibile Richiesta personalizzata
Evidenziare:

Sensore di pressione al silicio piezoresistivo HT-IQ

,

Sensore di pressione al silicio piezoresistivo 50

,

4 mm

Descrizione di prodotto

HT-IQ 50,4 mm Grande diaframma Piezoresistivo Sensore di pressione del silicio Introduzione

Sensore di pressione piiezoresistivo al silicio HT-IQ

Introduzione di un sensore di pressione in silicio piezoresistivo:


HT-IQ è un sensore di pressione a diaframma con un chip di silicio diffuso altamente stabile.Il chip sensibile non entra in contatto diretto con il mezzo di misurazione.facile da pulire e altamente affidabile, adatta ad applicazioni in settori come l'alimentazione e l'igiene.


Caratteristiche del prodottocon una lunghezza massima non superiore a 20 mm,:

  • Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
  • Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione
  • eccezionale affidabilità, ripetibilità e stabilità
  • Struttura del diaframma a scarico, che rende facile la pulizia
Applicazionicon una lunghezza massima non superiore a 20 mm,:
  • Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
  • Industria alimentare e bevande
  • Controllo dei processi industriali
  • Industria farmaceutica
Performance elettricacon una lunghezza massima non superiore a 20 mm,:
  • Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  • Impedenza di ingresso: 2,5KΩ~6KΩ
  • Impedenza di uscita: 2,5KΩ~6KΩ
  • Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri delle prestazionicon una lunghezza massima non superiore a 20 mm,:
Intervallo di misura Diametro (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500 KPaS
Tipologia Max. Unità
Nonlinearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
0 uscita di compensazione 0 ± 1 0 ± 2 mV
Produzione su larga scala ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 150 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C
Progetto di costruzione

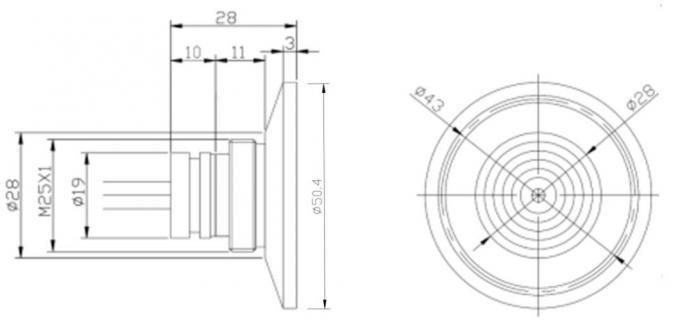

Dimensione
HT-IQ Sensore di pressione al silicio piezoresistivo 50,4 mm Sensore di pressione tipo diaframma grande 0


HT-IQ Sensore di pressione al silicio piezoresistivo 50,4 mm Sensore di pressione tipo diaframma grande 1HT-IQ Sensore di pressione al silicio piezoresistivo 50,4 mm Sensore di pressione tipo diaframma grande 2

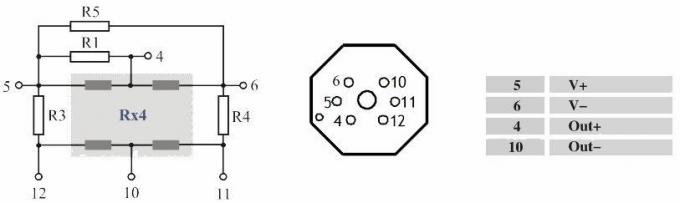

Connessione elettrica e compensazione
HT-IQ Sensore di pressione al silicio piezoresistivo 50,4 mm Sensore di pressione tipo diaframma grande 3

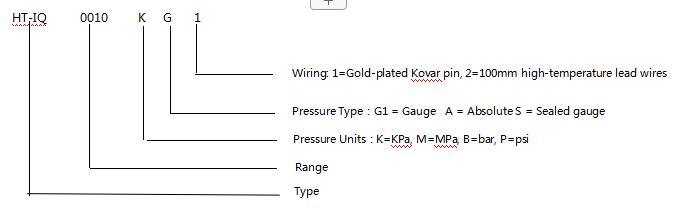

Esempi di selezione
HT-IQ Sensore di pressione al silicio piezoresistivo 50,4 mm Sensore di pressione tipo diaframma grande 4
Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
