Sensore di pressione del silicio liquido gas, di sfoglio del diaframma, sensore di pressione altamente stabile
Dettagli del prodotto
| Modello n.: | HT24 | Filo: | G1/2 M20*1,5 1/2NPT |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar a quattro fili o placcati d'oro | Mezzo di misurazione: | Gas e liquidi |
| Allineare: | 0-10kpa~20Mpa | Energia: | 1.5 mA |
| Pacchetto di trasporto: | Cartone | Marchio: | HengTong |
| Origine: | Cina | Tipo: | Sensore di pressione pieoresistivo |
| Per: | Trasmettitore di pressione di silicio diffuso | Tipo di segnale di uscita: | Tipo analogo |
| Materiale: | 316L Acciaio inossidabile | Personalizzazione: | Disponibile | Richiesta personalizzata |
| Evidenziare |
Sensore di pressione del silicio liquido a gas 1,5 mA,Sensore di pressione al silicio altamente stabile |
||
Descrizione del prodotto

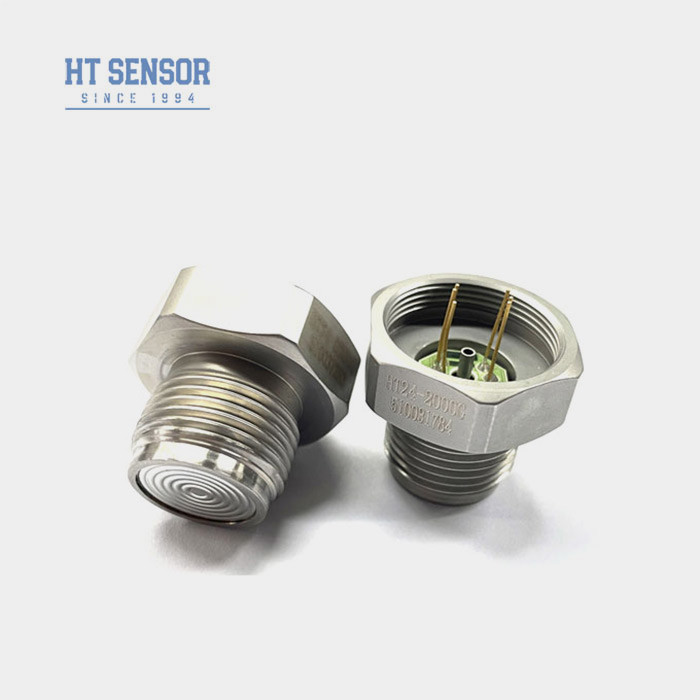

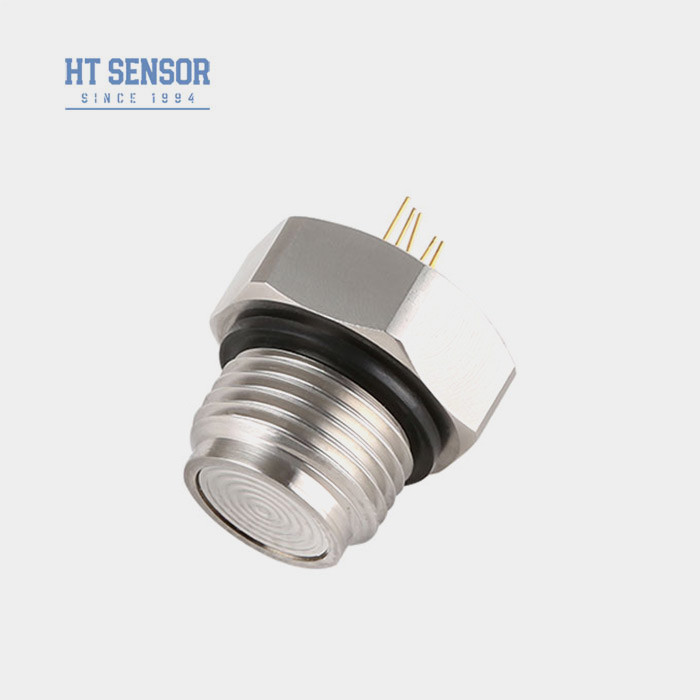

HT SENSOR HT24 Sensore di pressione in silicio a diaframma a scarico con chip di silicio diffuso altamente stabile
HT24 Sensore di pressione piezoresistivo al silicio
Introduzione di un sensore di pressione in silicio a diaframma:
HT24 è un sensore di pressione a diaframma a scarico con un chip di silicio diffuso altamente stabile.La pressione viene trasferita al chip sensibile attraverso un diaframma in acciaio inossidabile e olio di silicone di sigillamento. Questo prodotto è una struttura a diaframma piatto con filo, G1/2 M20* 1.51/2NPT è il filo più comunemente utilizzato. Facile da pulire, alta affidabilità. Adatto per alimenti, salute e altre industrie.
Caratteristiche del prodottocon un'unità di accensione superiore a 20 mm,:
- Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
- Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione
- eccezionale affidabilità, ripetibilità e stabilità
- Struttura del diaframma a scarico, che rende facile la pulizia
- Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
- Industria alimentare e bevande
- Controllo dei processi industriali
- Industria farmaceutica
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso: 2,5KΩ~6KΩ
- Impedenza di uscita: 2,5KΩ~6KΩ
- Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri delle prestazionicon un'unità di accensione superiore a 20 mm,: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 55 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione | |
| Dimensione |
|
| Connessione elettrica e compensazione |
|
| Esempi di selezione |
| Suggerimenti per ordinare |
- 1Durante l'assemblaggio, occorre prestare attenzione al coordinamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore per ottenere la tenuta richiesta.
- 2. nel processo di assemblaggio della conchiglia, per assicurare l'allineamento verticale e la pressione uniforme, per evitare che il pannello di compensazione si blocchi o danneggi.
- 3Se il mezzo di prova non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
- 4. Evitare di premere il diaframma del sensore a mano o con oggetti taglienti, in modo da non danneggiare il nucleo a causa di deformazione o foratura del diaframma.
- 5. Mantenere la bocca del nucleo del manometro di pressione aperta all'atmosfera, impedire che l'acqua, il vapore o il mezzo corrosivo entrino nella camera del nucleo del manometro di pressione negativo.6. Se c'è un pin di cambio, per favore secondo l'etichetta sul conduttore effettivo per riferimento.
| Società |
| Domande e risposte |
1D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche. Forniamo il servizio OEM e ODM.
3Q: Qual è la vostra capacità produttiva?
R: I nostri stabilimenti di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
