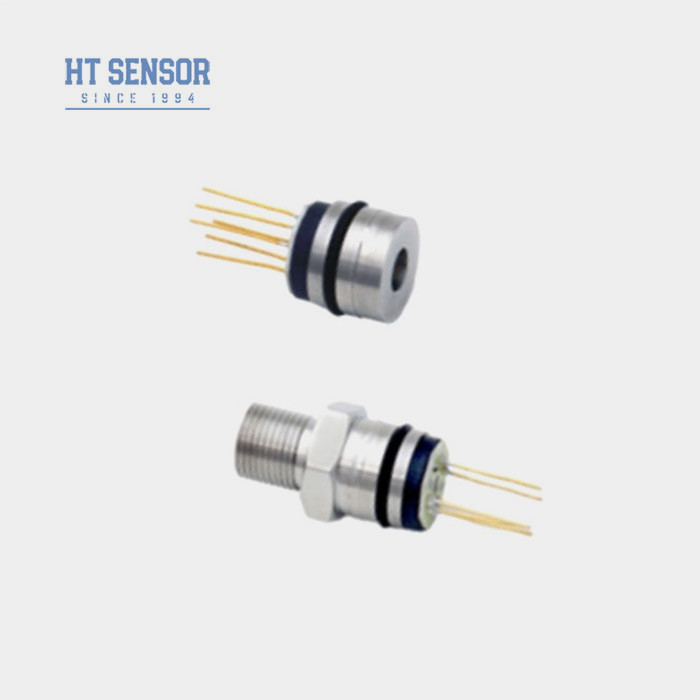

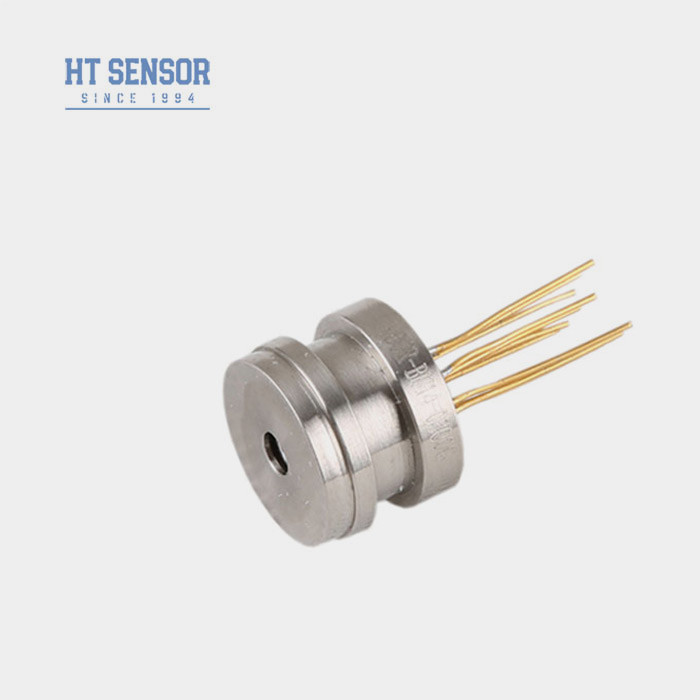

Sensore di pressione in silicone OEM da 15 mm in acciaio inossidabile 316L per cella sensore di misurazione del livello del liquido
Product Details
| Modello n.: | HT15 | Tipo di filo: | può avere filo |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar placcati in oro o a quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Energia: | 5-10VDC /1,5mA | Produzione: | 10mv/V 100+-30mv |
| Parole chiave: | Mini sensore | Pacchetto di trasporto: | Cartone |
| Marchio: | HengTong | Materiale: | 316L Acciaio inossidabile |
| Evidenziare |
Sensore di pressione in acciaio inossidabile in silicio 316L,Sensore di pressione in acciaio inossidabile OEM da 15 mm,Sensore di pressione da 15 mm per la misurazione del livello del liquido |
||
Product Description
Sensore di pressione in acciaio inossidabile in silicio OEM 316L da 15 mm per test di liquidi
Sensore di pressione piezoresistivo al silicio
Introduzione del sensore di pressione in silicio:
è un sensore di pressione piezorisistivo in silicio con elementi di silicio diffuso altamente stabili nel suo nucleo.Esso utilizza l'effetto piezoresistivo del silicio diffuso per misurare la pressione di liquidi e gasIl sensore può convertire i segnali di misurazione della pressione e del livello in uscita elettrica mv. Il sensore ha un'interfaccia veloce e precisa.La nonlinearità del sensore è calcolata sulla base del metodo BFSL minimo quadrato, che è ampiamente utilizzato in compressori d'aria, sistemi di refrigerazione e altre applicazioni.
Caratteristiche del prodottodi sensore di pressione in silicio:
- Utilizza una tecnologia avanzata ed è incapsulato in acciaio inossidabile 316Labitazione
- Ampia gamma di misura 0~350KPa~60MpaS
- Alta affidabilità ed eccellente stabilità
- Diverse interfacce a filo disponibili per la selezione
- Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
- Progettazione compatta, ideale per applicazioni con spazio limitato
- Utilizzati nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione
- Comunemente utilizzati nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri delle prestazionidi sensore di pressione in silicio: | ||||
| Intervallo di misura | Diametro (G) | 350KPa,1000KPa,2000Kpa | ||
| Assoluto ((A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Tipologia | Max. | Unità | ||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |
| Ripetibilità | 0.05 | 0.1 | % F.S. | |
| Isteresi | 0.05 | 0.1 | % F.S. | |
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |
| Produzione su larga scala | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura di offset zero. | ± 0.5 | ± 1 | % F.S. | |
| Temperatura a scala completa. | ± 0.5 | ± 1 | % F.S. | |
| Tempore compensato. | 0 ~ 70 | oC | ||
| Temperatura di funzionamento | -20~80 | oC | ||
| Temperatura di conservazione | -40~125 | oC | ||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa | |||
| Pressione di scoppio | 5X la scala completa | |||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||
| Materiale del diaframma | 316L | |||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||
| Shock | 100 g, 11 ms | |||
| Tempo di risposta | ≤ 1 ms | |||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||
| Medio di riempimento | Olio di silicio | |||
| Peso | circa 20 g | |||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | ||||
| Progetto di costruzione | |
| tipo 1 |  |
| tipo 2 | |
| Connessione elettrica e compensazione |
|
|
| Esempi di selezione |
| Suggerimenti per ordinare |
aria necessaria tenuta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
