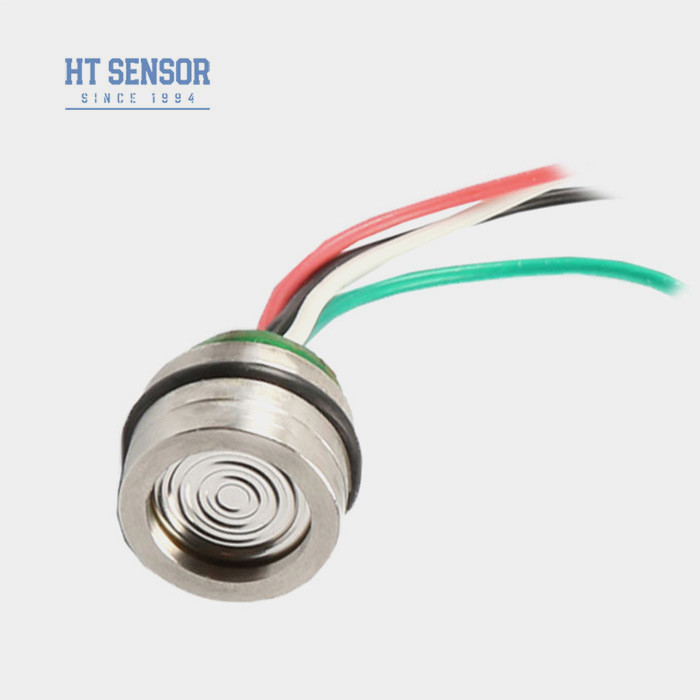

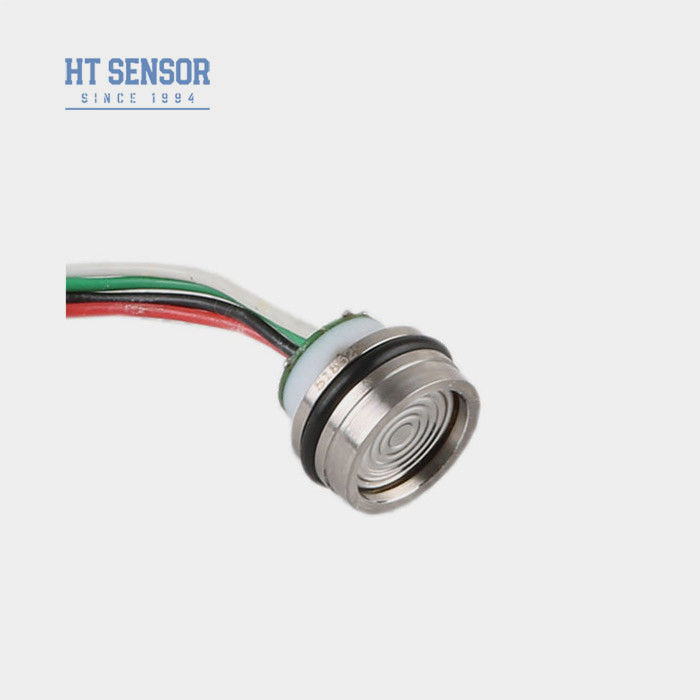

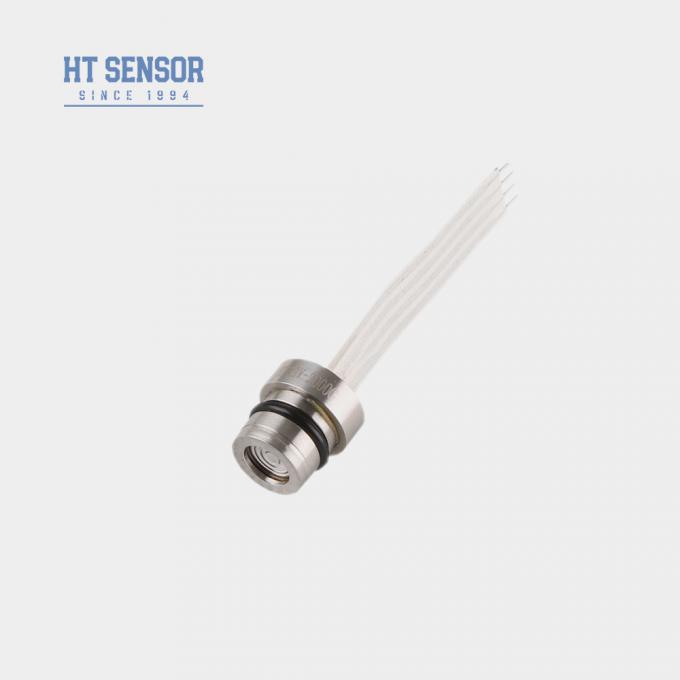

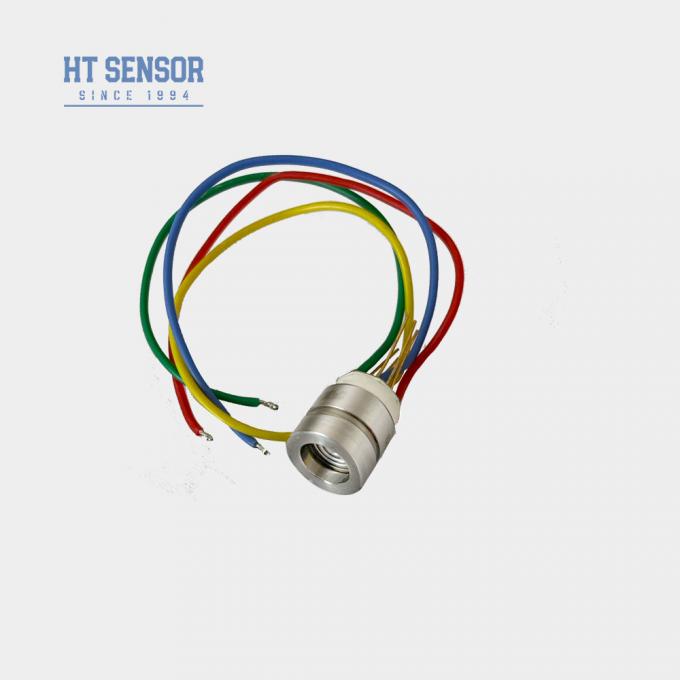

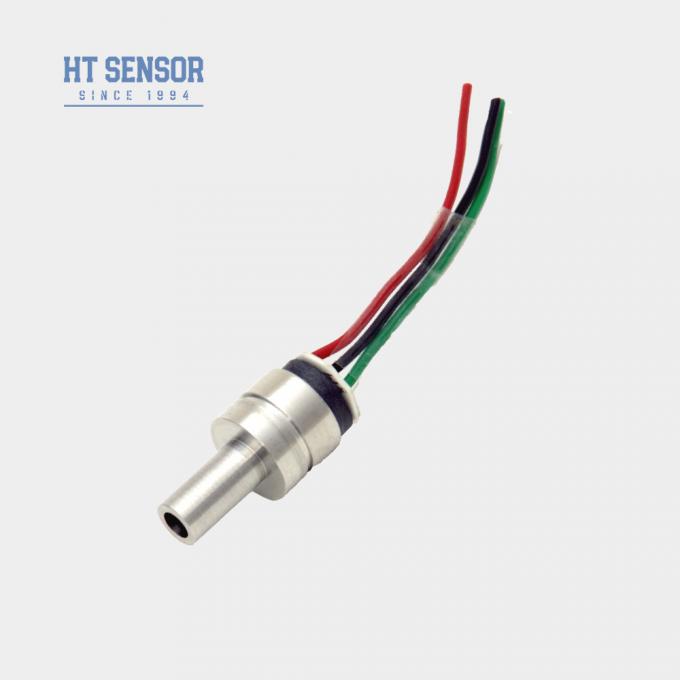

Trasmettitore di pressione mini HT13V, sensore di livello con diaframma in silicio da 13 mm
Product Details
| Modello n.: | HT13V | Tipo di cablaggio: | Fabbricazione a partire da prodotti della voce 8528 |
|---|---|---|---|
| Allineare: | 0-350kpa~35mpa | Fornitura: | 5-10VDC |
| Parole chiave: | Mini sensore | Pacchetto di trasporto: | Cartone |
| Marchio: | HengTong | Origine: | Baoji Cina |
| Tipo di segnale di uscita: | Segnale mv di tipo analogo | Materiale: | Acciaio inossidabile |
| Evidenziare |
HT13V Mini trasmettitore di pressione,Mini trasmettitore di pressione 13 mm,Trasmettitore di livello tipo diaframma di silicio da 13 mm |
||
Product Description
Baoji Hengtong HT13V Sensore di pressione al silicio da 13 mm per trasmettitore di livello Mini
Sensore di pressione piezoresistivo al silicio HT13V
Introduzione del mini sensore di pressione al silicio:
HT13V è un sensore di pressione al silicio con chip di pressione al silicio ad alta stabilità e alta precisione di livello internazionale avanzato, design ottimizzato per lo stress della base sinterizzata, attraverso SMT, collegamento a filo d'oro, saldatura a membrana, iniezione di olio ad alto vuoto, scarico dello stress del ciclo di pressione, invecchiamento ad alta temperatura, compensazione della temperatura e altri processi, la stabilità del prodotto è eccellente, prestazioni eccellenti.
Le dimensioni complessive sono miniaturizzate per soddisfare i requisiti di progettazione delle dimensioni complessive dell'utente. Rilevamento della pressione per acciaio inossidabile 316L, NBR o mezzi compatibili con fluoroprene.
Caratteristiche del prodottotipo1Intervallo di misurazione
- Utilizza una tecnologia avanzata ed è incapsulato in un alloggiamento in acciaio inossidabile 316LAmpio intervallo di misurazione 0~350KPa~60MpaS
- Elevata affidabilità ed eccellente stabilità
- ±0.5
- Applicazioni
del mini sensore di pressione al siliciotipo1Intervallo di misurazione
- acciaio inossidabileDesign compatto, ideale per applicazioni con spazio limitato
- ±0.5
- Comunemente utilizzato nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
- Prestazioni elettriche
del mini sensore di pressione al siliciotipo1Intervallo di misurazione
- Uscita di tensione di modo comune: 50% dell'ingresso (tipico)
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
- Parametri di prestazione
| del mini sensore di pressione al siliciotipo1Intervallo di misurazione | |||||
| Gauge(G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | Assoluto(A) | |||
| 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | Sigillato(S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPaS,40MPaS,60MPa | Tip | ||||
| Max | Unità | Non linearità | |||
| ±0.5 | ±0.3 | %F.S | Temperatura compensata | ||
| 0.05 | 0.1 | %F.S | Temperatura compensata | ||
| 0.05 | 0.1 | %F.S | Temperatura compensata | ||
| ±0.5 | 0±2 | mV | Deriva di temperatura offset zero | ||
| ±0.5 | 100±30 | mV | Deriva di temperatura offset zero | ||
| ±0.5 | ±1 | %F.S | Temperatura compensata | ||
| ±0.5 | ±1 | %F.S | Temperatura compensata | ||
| 0~70 | ºC | Sovraccarico consentito | |||
| -20~80 | ºC | Sovraccarico consentito | |||
| -40~125 | ºC | Sovraccarico consentito | |||
| Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa | Pressione di scoppio | ||||
| 5X la scala completa | Stabilità a lungo termine | ||||
| 0.2 % | F.S/Anno | Materiale del diaframma | |||
| 316L | Resistenza di isolamento | ||||
| ≥200MΩ 100VDC | Vibrazione | ||||
| Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz | Shock | ||||
| 100g,11ms | Tempo di risposta | ||||
| ≤1ms | Guarnizione ad anello | ||||
| Gomma nitrilica o gomma fluorurata | Mezzo di riempimento | ||||
| Olio di silicone | Peso | ||||
| ~15g | I parametri sono testati nelle seguenti condizioni: | ||||
| 10V@ 25ºC Costruzione del contorno | |||||

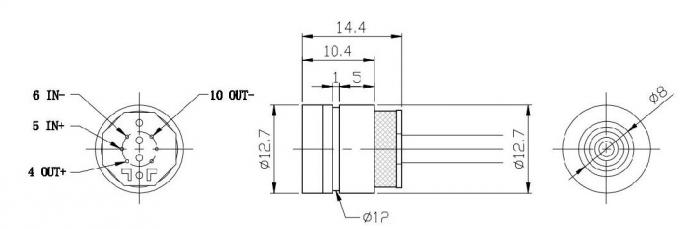

| del mini sensore di pressione al siliciotipo1 | |

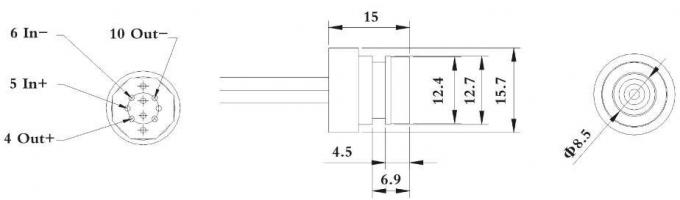

| tipo2 | |

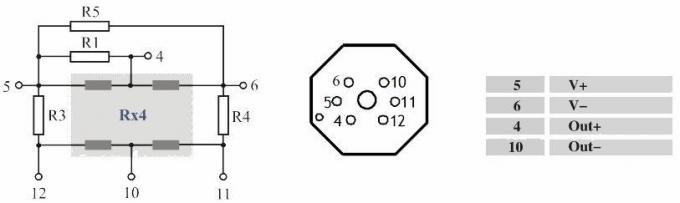

| Collegamento elettrico e compensazione | |

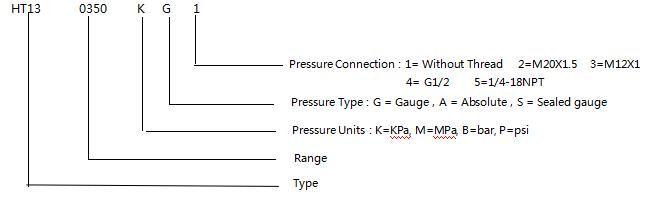

| Esempi di selezione |
|
| Suggerimenti per l'ordine |
| 1. Prestare attenzione alla corrispondenza tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere la |
2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione. 3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere l'apertura della porta di pressione del nucleo della pressione manometrica verso l'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
6. In caso di modifiche ai pin lead, fare riferimento all'etichetta sul nucleo effettivo.
azienda
Domande e risposte
| 1.Q: Quali sono le caratteristiche dei tuoi trasmettitori con sensore di pressione? |
| A: Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile. |
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle tue domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle tue domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
