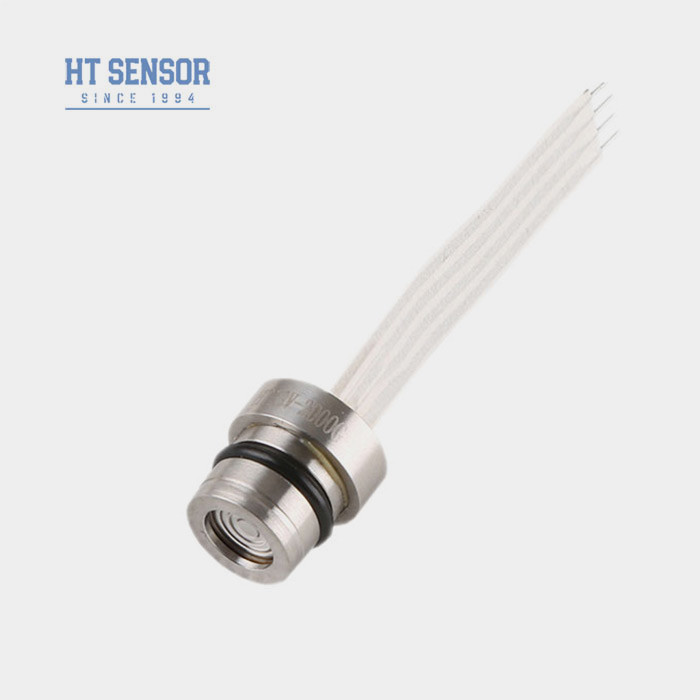

Sensore di pressione piiezoresistivo in silicio da 13 mm

13mm Silicon Piezoresistive Pressure Sensor Airway Connection Miniature Pressure Sensor
13mm Silicon Piezoresistive Pressure Sensor Airway Connection Miniature Pressure Sensor
13mm Silicon Piezoresistive Pressure Sensor Airway Connection Miniature Pressure Sensor 13mm Silicon Piezoresistive Pressure Sensor Airway Connection Miniature Pressure Sensor
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT13
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT13 Cablaggio del tipo: Quattro fili
Medium di misura: Aria e liquidi Diametro: 13 mm
Tipo: Sensore di pressione in silicio HT13 Tipo di segnale di uscita: segnale mv Tipo analogo
Materiale: acciaio inossidabile 316l Personalizzazione: Disponibile
Evidenziare:

Sensore di pressione piezoresistivo in silicio da 13 mm

,

Connessione delle vie aeree del sensore di pressione piezoresistivo al silicio

,

Sensore di pressione in miniatura da 13 mm

Descrizione di prodotto

HT13 Sensore di pressione in silicio in acciaio inossidabile

HT13 Sensore di pressione piezoresistivo al silicio

Introduzione del sensore di pressione in silicio:

Il sensore di pressione in silicio HT13 è l'ultimo progetto di sensore di pressione in silicio diffuso riempito di olio, con impatto di alta pressione 100.000 volte non è male e anti-interferenza / erosione / congelamento / impatto,elevata precisione e stabilità. tutto in acciaio inossidabile con pellicola a pressione induttiva. la risposta alla pressione è più veloce e più sensibile.La cosa più importante è il sensore.- Adotta acciaio inossidabile 316, CNC di alta precisione, sigillo di importazione.

Sensore di pressione piiezoresistivo in silicio da 13 mm 0
Sensore di pressione piiezoresistivo in silicio da 13 mm 1
Sensore di pressione piiezoresistivo in silicio da 13 mm 2


Caratteristiche del prodottodi sensore di pressione in silicio:
  1. Utilizza una tecnologia avanzata ed è incapsulato in acciaio inossidabile 316Labitazione
  2. Ampia gamma di misura 0~350KPa~60MpaS
  3. Alta affidabilità ed eccellente stabilità
  4. Diverse interfacce a filo disponibili per la selezione
Applicazionidi sensore di pressione in silicio:
  1. Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
  2. Progettazione compatta, ideale per applicazioni con spazio limitato
  3. Utilizzati nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione
  4. Comunemente utilizzati nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
Performance elettricadi sensore di pressione in silicio:
  1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  2. Impedenza di ingresso:3KΩ~6KΩ
  3. Impedanza di uscita:2.5KΩ~6KΩ
  4. Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
Parametri delle prestazionidi sensore di pressione in silicio:
Intervallo di misura Diametro (G) 350KPa,1000KPa,2000Kpa
Assoluto ((A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPa
Tipologia Max. Unità
Linearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
0 uscita di compensazione 0 ± 1 0 ± 2 mV
Produzione su larga scala 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ± 0.5 ± 1 % F.S.
Tempore compensato. 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso circa 15 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C

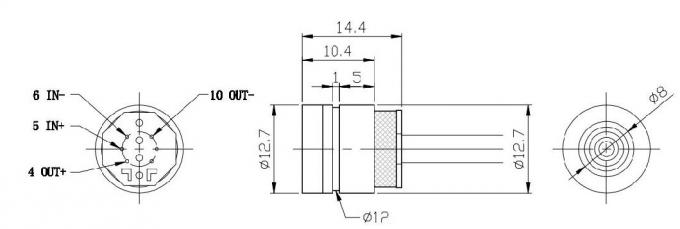

Progetto di costruzione
tipo 1 Sensore di pressione piiezoresistivo in silicio da 13 mm 3
tipo 2 Sensore di pressione piiezoresistivo in silicio da 13 mm 4

Connessione elettrica e compensazione

Sensore di pressione piiezoresistivo in silicio da 13 mm 5
Esempi di selezione

Sensore di pressione piiezoresistivo in silicio da 13 mm 6
Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
aria necessaria tenuta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere la porta di pressione del nucleo del manometro di pressione aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
Società
Sensore di pressione piiezoresistivo in silicio da 13 mm 7Sensore di pressione piiezoresistivo in silicio da 13 mm 8
Domande e risposte
1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
A:Da 5 a 8 giorni lavorativiper i modelli standard, i prodotti personalizzati possono variare.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
