Thread TO8 Sensore di pressione del silicio per il test dell'aria secca Mini Sensore di pressione dell'acqua
Product Details
| Modello n.: | HT12 | Tipo di filo: | TO8 |
|---|---|---|---|
| Tipo di cablaggio: | Pini Kovar placcate d'oro | Misurazione mezzo: | Aria a gas |
| Allineare: | 0-10kpa~1000kpa | Produzione: | Segnale analogico |
| Origine: | Cina | Codice Hs: | 9026209090 |
| Per: | Trasmettitore di pressione di silicio diffuso | Tipo di segnale di uscita: | Tipo analogo |
| Materiale: | Acciaio inossidabile | Personalizzazione: | Disponibile | Richiesta personalizzata |
| Evidenziare |
Thread To8 Sensore di pressione al silicio,Thread To8 Sensor Pressione dell'acqua,Sensore di prova dell'aria secca Pressione dell'acqua |
||
Product Description

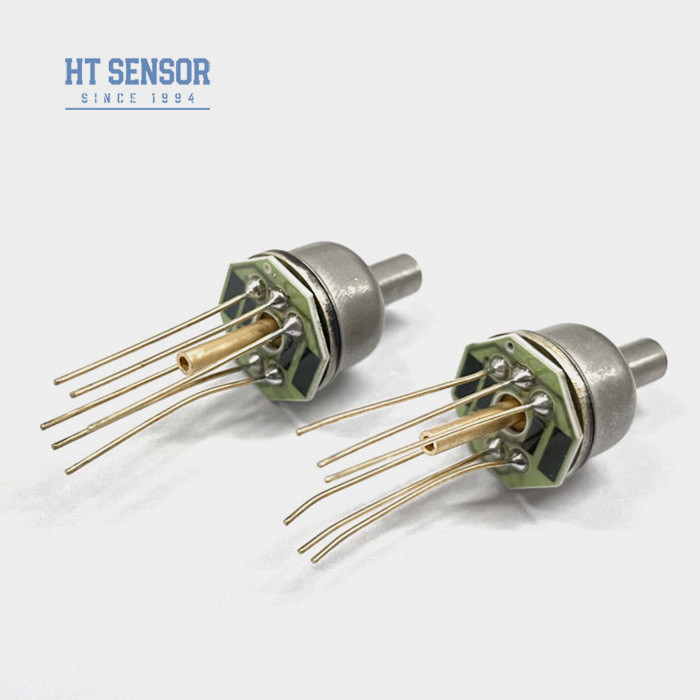

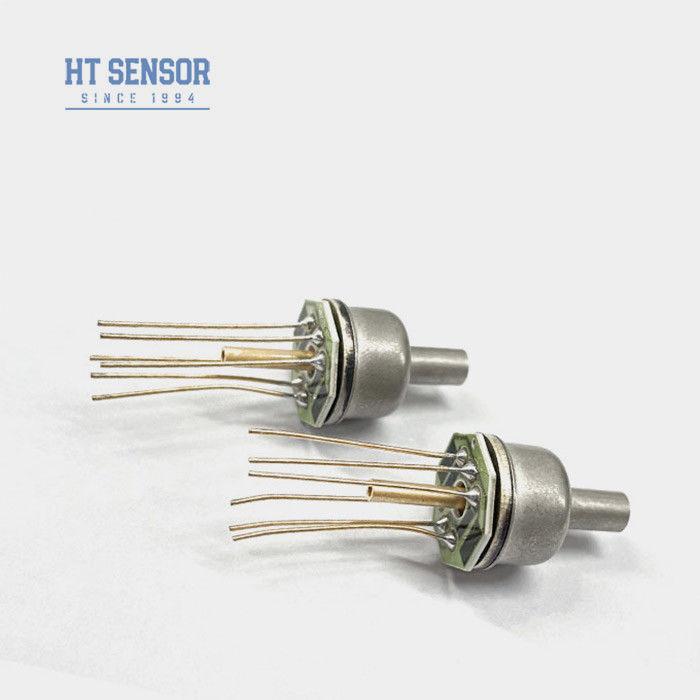

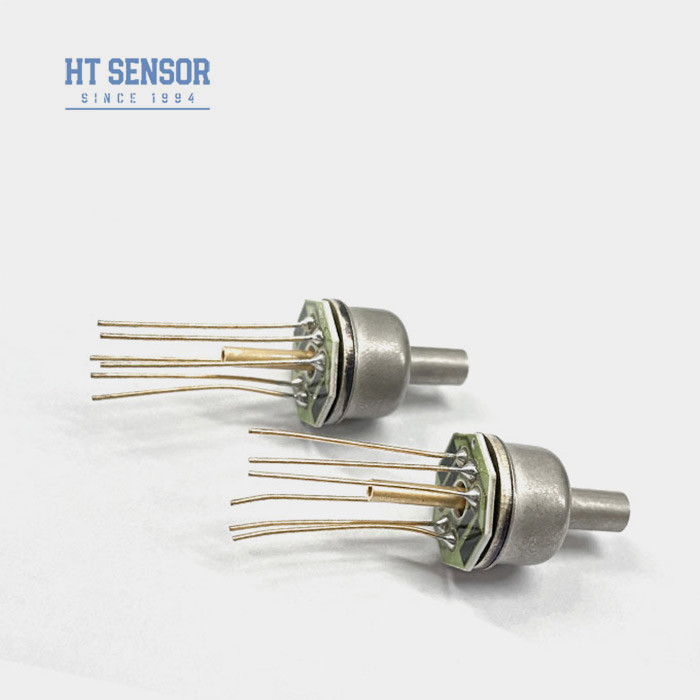

HT12 Baoji Hengtong To8 Sensore di pressione del silicio per la prova dell'aria secca
Il sensore di pressione piezoresistivo in silicio HT12 è un elemento di silicio diffuso ad alta stabilità, confezionato utilizzando l'incapsulazione TO8 avanzata a livello internazionaleÈ noto per la sua eccezionale affidabilità, ripetibilità e stabilità, che lo rende ideale per misurare con precisione la pressione dei gas.
Caratteristiche del prodotto del sensore di pressione in silicio:
- Ampia gamma di misura, 0~10KPa~2Mpa
- Alta affidabilità ed eccellente stabilità
- Tecnologia di incapsulamento TO8
- Applicazioni aerospaziali
Applicazionidi sensore di pressione in silicio:
- Misurazione delle pressioni dei gas secchi non corrosivi
- Sistemi di controllo pneumatici
- Ingegneria biomedica per applicazioni mediche
- Controllo di HVAC (riscaldamento, ventilazione e aria condizionata)
- Test aerospaziali per finalità legate all'aviazione
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso:3KΩ~6KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica:Pini Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri delle prestazionidi sensore di pressione in silicio: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Tipologia | Max. | Unità | ||||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥ 35 kPa | 0 ~ 70 | oC | ||||
| Temperatura di funzionamento | -20~80 | oC | ||||
| Temperatura di conservazione | -40~125 | oC | ||||
| Sovraccarico ammissibile | Prendi il valore più piccolo tra 3 volte la scala completa o 4MPa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Peso | ~ 12,5 g | |||||
| I parametri sono sottoposti a prova alle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25 °C | ||||||
| Progetto di costruzione | |
| Dimensione | |

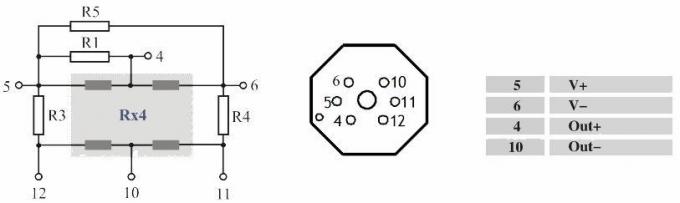

| Connessione elettrica e compensazione |
|
|
| Suggerimenti per ordinare |
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
